盘管:水循环水箱内胆:不锈钢内胆水箱外壳:喷涂彩板/VCM彩板/304拉丝板
水箱容量 L:80 / 100 / 120 / 150 / 200 / 260 / 320 / 400 / 500 / 600

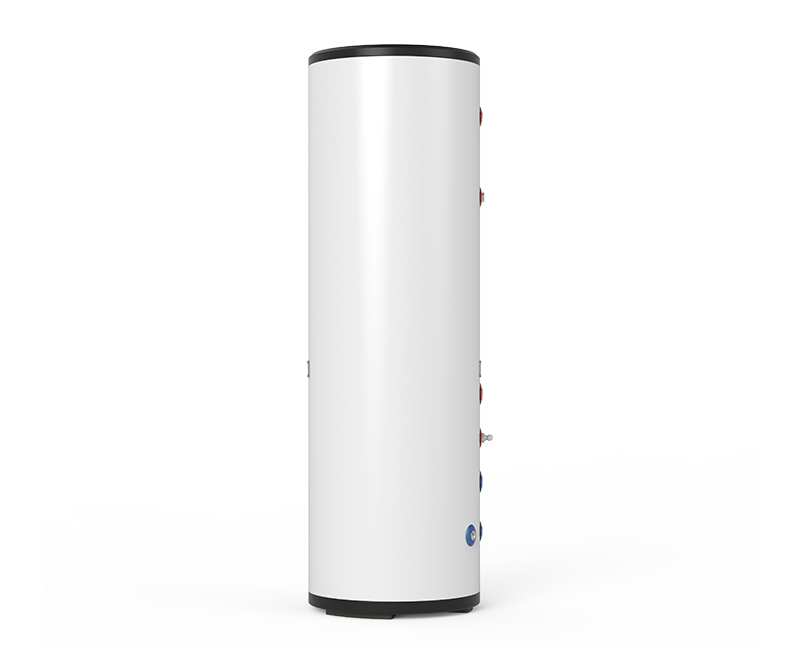

分体式太阳能水箱通过水管连接太阳能集热板,利用平板集热器吸收的热量直接通过强制循环进入储热水箱,换热效率高。一次换热,换热效果好,性能稳定,安全性好,使用寿命长。适用无冰冻地区。采用整体高压发泡技术,发泡保温层细致均匀,能够较好地锁住热量。
水箱容量 L | 80 | 100 | 120 | 150 | 200 | 260 | 320 | 400 | 500 | 600 |
---|---|---|---|---|---|---|---|---|---|---|

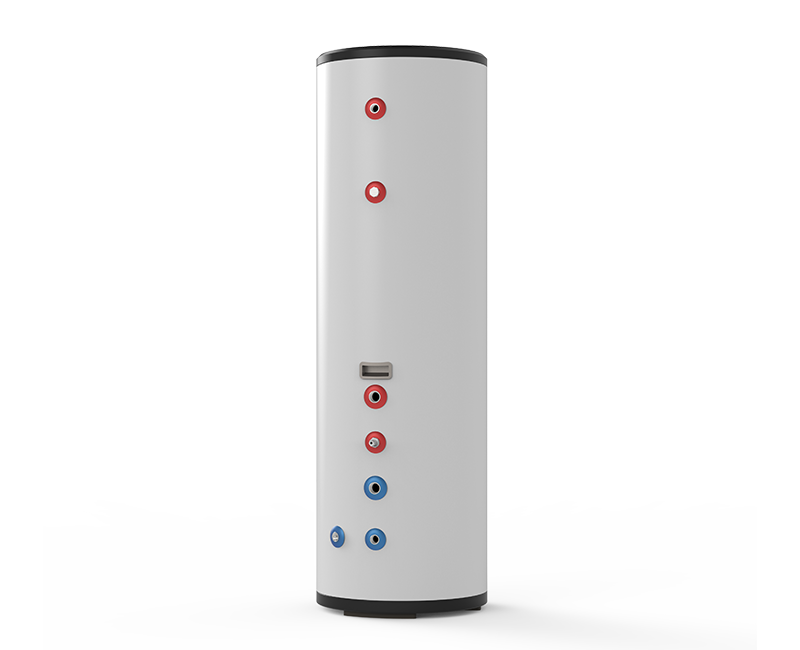

循环进出接口 | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) |
进出水管接口 | G1/2"(DN15) | G1/2"(DN15) | G1/2"(DN15) | G1/2"(DN15) | G1/2"(DN15) | G1/2"(DN15) | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) | G3/4"(DN20) |
水箱工作压力 Mpa | ≤0.7 | |||||||||
水箱外径/内胆直径 mm | Ø420/Ø320 | Ø470/Ø370 | Ø470/Ø370 | Ø470/Ø370 | Ø520/Ø420 | Ø560/Ø470 | Ø560/Ø470 | Ø700/Ø600 | Ø700/Ø600 | Ø800/Ø700 |
保温层厚度 mm | 50 | 50 | 50 | 50 | 50 | 45 | 45 | 50 | 50 | 50 |
水箱内胆材料 | SUS304-2B | |||||||||
水箱内胆厚度 mm | 0.8 | 1.00 | 1.00 | 1.00 | 1.20 | 1.35 | 1.35 | 1.50 | 1.50 | 1.80 |
水箱外壳材料 | 喷涂彩板/VCM彩板/304拉丝板 | |||||||||
水箱外壳厚度 mm | 0.50 | |||||||||
净重 kg | 20 | 24 | 27 | 30 | 37 | 45 | 53 | 62 | 72 | 85 |
外形尺寸(直径x高度)mm | Ø420×1080 | Ø470×1080 | Ø470×1250 | Ø470×1480 | Ø520×1550 | Ø560×1550 | Ø560×1830 | Ø700×1550 | Ø700×1830 | Ø800×1720 |
包装尺寸(长x宽x高)mm | 475x475x1150 | 545x545x1150 | 545x545x1320 | 545x545x1540 | 600*600*1600 | 635x635x1640 | 635x635x1890 | 790x790x1630 | 790x790x1930 | 870x870x1800 |
