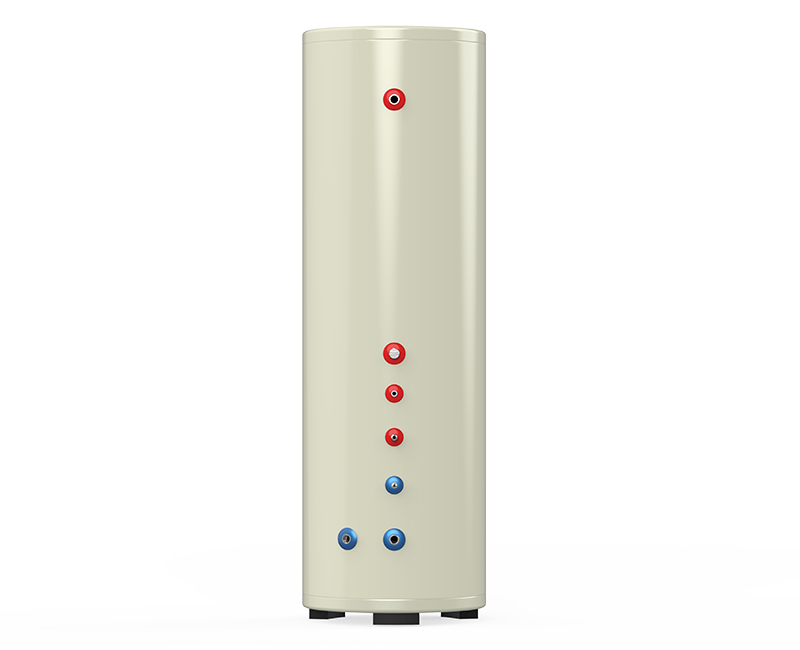

外盘管水箱

外盘管水箱

外盘管水箱

外盘管水箱OEM/ODM

盘管：外盘铜管水箱内胆：不锈钢内胆水箱外壳：喷涂彩板/VCM彩板/304拉丝板

水箱容量 L：100 / 150 / 200 / 260 / 320

外置盘管承压水箱采用“外绕盘管”技术，换热盘管不与水箱里的水接触，无腐蚀、结垢、渗漏等情况；采用D型管路工艺，换热效率和稳定性能大幅度提升；整体采用智能高压发泡，保温层细致、均匀、紧密，保温效果好；换热系统性能稳定，是延长整机寿命的重要保障；不受气候、环境影响，全天候运行，产品性能稳定，广泛应用于空气能热水系统。

产品特点

水箱外盘管采用变齿型内螺纹紫铜管，具备高效换热效率；
食品级304不锈钢承压水箱内胆，全自动卷板成型，无缝焊接，通过12公斤高强度抗压力测试；
内胆内壁采用纳米涂层，超强耐酸，耐碱，抗腐蚀防结垢，水质清澈；
内置镁棒，采用牺牲阳极保护法，全面精心呵护内胆；
采用进水缓流技术，冷热水分层，大大提高热水率；
锁住热量，一次性无死角发泡工艺。50mm厚聚氨酯发泡保温,常温下24小时内水箱降温仅为3℃；
可选外壳可选喷涂彩板/VCM彩板/304拉丝板；
可以定制开口，盲管数量等。

技术参数

水箱容量 L	120	150	200	260	320
适配主机制热量 kW	3.6	3.6	3.6	5.3	5.3
出水温度 ℃	55
工质接口	Ø9.52/Ø6.35	Ø9.52/Ø6.35	Ø9.52/Ø6.35	Ø9.52/Ø6.35	Ø9.52/Ø6.35
进出水管接口	G1/2"(DN15)	G1/2"(DN15)	G1/2"(DN15)	G1/2"(DN15)	G3/4"(DN20)
水箱工作压力 Mpa	≤0.7
水箱外径/内胆直径 mm	Ø470/Ø370	Ø470/Ø370	Ø520/Ø420	Ø560/Ø470	Ø560/Ø470
保温层厚度 mm	50	50	50	45	45
水箱内胆材料	SUS304-2B
水箱内胆厚度 mm	1.00	1.00	1.20	1.35	1.35
水箱外壳材料	喷涂彩板/VCM彩板/304拉丝板
水箱外壳厚度 mm	0.50
换热方式及材料	外置内螺纹紫铜盘管
换热器规格	Ø9.52*0.7	Ø9.52*0.7	Ø9.52*0.7	Ø9.52*0.7	Ø9.52*0.7
换热器压力 Mpa	3.5
净重 kg	30	33	40	50	58
外形尺寸(直径x高度)mm	Ø470×1250	Ø470×1480	Ø520×1550	Ø560×1550	Ø560×1830
包装尺寸（长x宽x高）mm	545x545x1320	545x545x1540	6006001600	635x635x1640	635x635x1890
